数字逻辑设计

Class 1¶

in 2.19

1.1 进制转化¶

1.1.1 十进制小数转二进制¶

直接乘 2，露出来的 0 或 1 就是二进制的小数位数，依次往后排列

1.1.2 二、八、十六进制互转¶

二进制每三位相当于八进制一位，每四位相当于十六进制一位。

因此不管小数点前后，转时每三（四）位直接缩成一位胡，或者每位放成三（四）位即可。

1.2 补码本质¶

为什么补码可以直接替换减法为加法呢？

n 位数相减，A-B，我们想得到 A+(-B)的效果，这个结果和 A+2ⁿ-B 是一样的

因为 n 位数最高位进上去剩下的是一样的

因此补码相当于 2ⁿ-B，比如 4 位数，把 0 变 1，把 1 变 0 相当于 1111 减去这个数，而 1111 就是 2⁴-1，所以负数取反为反码之后还要加 1，才能成为补码。

就相当于最高位是 1 的时候就是-128 呢

我们举个例子：

10000001=>10000000=>11111111=>-127 发现是对的，就是把最高位当作这个的负数这样。

补码就可以通过 1*-128+1=-127 来计算，原码就可以直接用把后面的算出来取负值就可以。

负数是 1，正数是 0！别记错了

原码（Sign-Magnitude）¶

定义：最高位表示符号（0 正，1 负），其余位表示绝对值。

特点：

正数原码 = 二进制表示

负数原码 = 符号位为 1，后面为绝对值的二进制

缺点：

计算复杂

有两个零（+0 和 -0）

反码（One’s Complement）¶

定义：

正数反码 = 原码

负数反码 = 正数按位取反（符号位不变，其余 0↔1）

特点：

简化了取负操作

加法需要处理回卷进位

仍有两个零

补码（Two’s Complement）【实际使用】¶

定义：

正数补码 = 原码

负数补码 = 正数反码 + 1

计算方法：

求正数二进制

取反（反码）

加 1（得到补码）

优点：

加减统一处理

只有一个零

逻辑简单，易于硬件实现

示例（8 位）：¶

十进制原码反码补码

+5 00000101 00000101 00000101

-5 10000101 11111010 11111011

1.3 不同编码¶

1.3.1 BCD 码(8421 码)¶

（自然二进制编码）

17，转化为 0001|0100，就是这种。但是诸如 5+7 这种需要进位的不好搞

前面加 10，变成 01，后面就要减 10，但减 10 就相当于加 6（-10 的补码和 6 一样）

1.3.2 余三码¶

余三码

一种 BCD 码 的改进是 余三码(Excess3)。其核心思路是在 BCD 码的基础上，增加一个大小为 3 的偏移量。

Decimal Symbol Excess3 Digit

0 0011

1 0100

2 0101

3 0110

4 0111

5 1000

6 1001

7 1010

8 1011

9 1100

为什么是 3 呢？首先这个 3 来自于 (16-10)%2，也就是 8421 码的容量减去我们需要表示的数字数量，再除以二。这样的好处是，十进制下能进位的两个数，在余三码下相加也刚好进位。

1.3.3 独热码¶

独热码(one-hot) 要求比特向量中只有一位是 1；对应的还有 独冷码(one-cold)。

使用这种编码的好处是，决定或改变状态机目前的状态的成本相对较低，容易设计也容易检测非法行为等。

但是相对应的，缺点是信息表示率较低，非法状态非常多而有效状态很少。

1.3.4 格雷码（典型）¶

通常数位变化会产生问题。形式很多。相邻只差一位。

二进制转化为**典型格雷码**：

==计算法==首项拖先来，剩下每两位比较，相同取 0，不同取 1。

==反射法==n 位典型格雷码推 n+1 位

图形法，从第一格顺时针旋转

0 1

0

1

Class 2 Combinational Logic Circuits¶

逻辑运算

逻辑运算的对象是布尔变量，也就是 0/1 二值。

主要的运算就是 与(AND)，或(OR)，非(NOT)，异或(XOR)，以及 与非(NAND)，或非(NOR)，同或(XNOR)。

1.1 常用标号¶

比较基础的，需要了解与或非的符号表示。

A AND B 可写作 $\(A⋅B$\)或者$$ AB$$；
A OR B 可写作 $\(A+B$\)；
NOT A 可写作$\(\overline{A}$\) ；

这些在电子电路怎么实现？

1 是开关闭合；0 是开关断开

1 是输出灯亮；0 是输出灯灭

根据电路图可以写出表达式

由此可以进行一些组合，例如：

A NOR B 可写作 $\(\overline{A+B}$\)；
A NAND B 可写作 $\(\overline{AB}$\)；

再次还需要提到的是 德·摩根定律(De Morgan's Laws)，其表述为：

$\overline{A+B} = \overline{A} \cdot \overline{B}$
$\overline{A \cdot B} = \overline{A} + \overline{B}$

1.2 实现¶

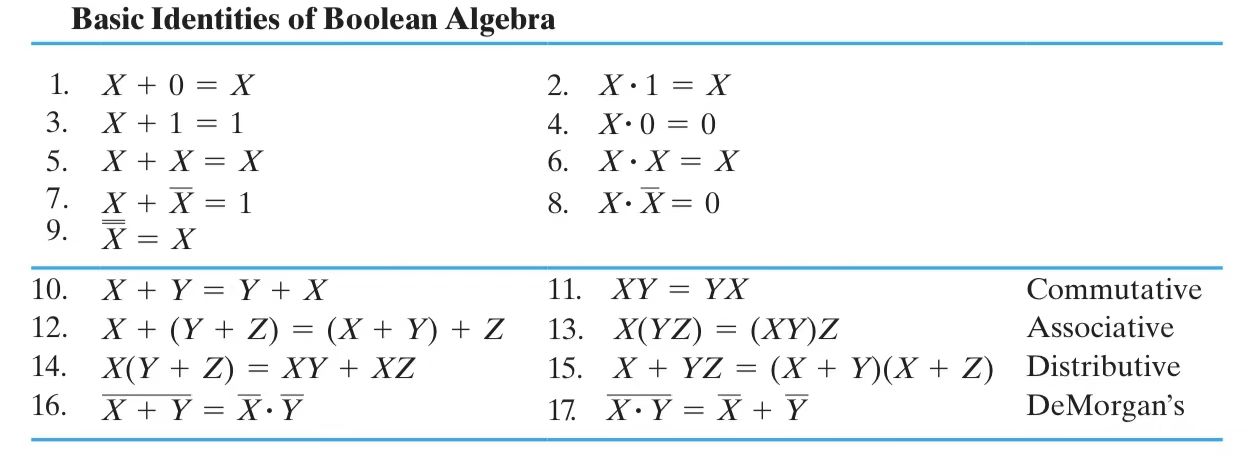

1.3 常用运算律¶

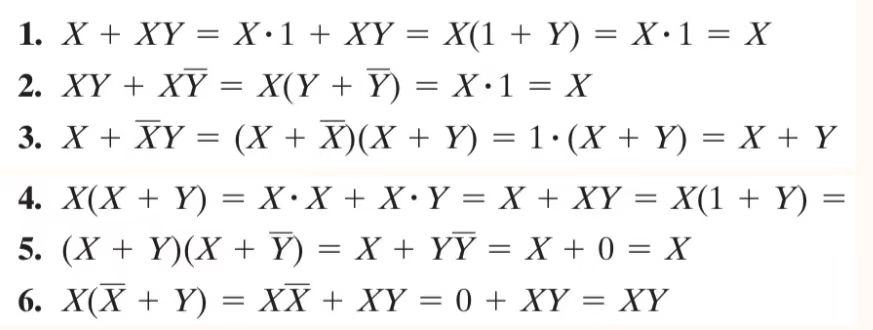

15 重要

1 ==3==重要!

1.3 对偶法则（Duality Rule）¶

对偶法则指的是**将布尔表达式中的所有“与（AND, \cdot）”和“或（OR, +）”互换**，但**括号结构和运算顺序必须保持不变**。

对偶的基本规则

AND（·）变成 OR（+）
OR（+）变成 AND（·）
变量本身不变

例子

表达式：

$$ X + XY $$

对偶：

$$ X(X + Y) $$

表达式： $$ X(Y + Z) $$ 对偶： $$ X + YZ $$

1.4 互补函数（Complement of a Function）¶

互补函数**指的是**先求表达式的对偶，再对所有变量取反（补），最终得到的表达式就是原函数的补（NOT 版本）。

求互补函数的步骤

求对偶函数（AND ↔ OR 互换）
对所有变量取反

示例 1

原函数：

\[ F = \overline{A}B + C\overline{B} \]

求对偶函数（AND ↔ OR 互换）： $$ F^d = (\overline{A} + B)(C + \overline{B}) $$
对所有变量取反： $$ F' = (A + \overline{B})(\overline{C} + B) $$

1.5 最小项（Minterm）¶

定义

最小项（Minterm）是指 布尔函数中仅包含所有变量的 积项（AND 连接），并且每个变量**要么是原变量，要么是其反变量（补）**。

符号表示：$ m_i $
最小项的值：
仅在 某一个输入组合时为 1，其他情况都为 0。

例子

假设变量集合为 $ (A, B, C) $，则：

A	B	C	最小项表达式（Minterm）	二进制索引
0	0	0	$\overline{A} \overline{B} \overline{C}$	$m_0$
0	0	1	$\overline{A} \overline{B} C$	$m_1$
0	1	0	$\overline{A} B \overline{C}$	$m_2$
0	1	1	$\overline{A} B C$	$m_3$
1	0	0	$A \overline{B} \overline{C}$	$m_4$
1	0	1	$A \overline{B} C$	$m_5$
1	1	0	$A B \overline{C}$	$m_6$
1	1	1	$A B C$	$m_7$

最小项的性质

每个最小项仅在**某个特定输入组合下取值为 1**。
任何布尔函数都可以表示为 最小项之和（Sum of Minterms, SoM）。
最小项的个数：$ n $ 个变量，共有 $ 2^n $ 个最小项。

最小项规范式（SOP, Sum of Products）

任何布尔函数都可以表示为 最小项的和（SOP 形式）：

\[ F(A, B, C) = m_1 + m_3 + m_5 \]

其中，$ m_1, m_3, m_5 $ 是在 $ F = 1 $ 时的最小项。

1.6 最大项（Maxterm）¶

定义

最大项（Maxterm）是指 布尔函数中仅包含所有变量的 和项（OR 连接），并且每个变量**要么是原变量，要么是其反变量（补）**。

符号表示：$ M_i $
最大项的值：
仅在 某一个输入组合时为 0，其他情况都为 1。

例子

假设变量集合为 $ (A, B, C) $，则：

A	B	C	最大项表达式（Maxterm）	二进制索引
0	0	0	$A + B + C$	$M_0$
0	0	1	$A + B + \overline{C}$	$M_1$
0	1	0	$A + \overline{B} + C$	$M_2$
0	1	1	$A + \overline{B} + \overline{C}$	$M_3$
1	0	0	$\overline{A} + B + C$	$M_4$
1	0	1	$\overline{A} + B + \overline{C}$	$M_5$
1	1	0	$\overline{A} + \overline{B} + C$	$M_6$
1	1	1	$\overline{A} + \overline{B} + \overline{C}$	$M_7$

最大项的性质

每个最大项仅在**某个特定输入组合下取值为 0**。
任何布尔函数都可以表示为 最大项之积（Product of Maxterms, PoM）。
最大项的个数：$ n $ 个变量，共有 $ 2^n $ 个最大项。

最大项规范式（POS, Product of Sums）

任何布尔函数都可以表示为 最大项的积（POS 形式）：

\[ F(A, B, C) = M_0 \cdot M_2 \cdot M_6 \]

其中，$ M_0, M_2, M_6 $ 是在 $ F = 0 $ 时的最大项。

1.7 最小项与最大项的关系¶

每个最小项（Minterm） $ m_i $ 和对应的最大项（Maxterm） $ M_i $ 互补： $$ m_i = \overline{M_i}, \quad M_i = \overline{m_i} $$
SOP（最小项之和） 和 POS（最大项之积） 是等价的： $$ F(A, B, C) = \sum m_i = \prod M_i $$ 其中：
$\sum m_i$ 选取的是 $ F = 1 $ 时的最小项
$\prod M_i$ 选取的是 $ F = 0 $ 时的最大项

Class 3 卡诺图¶

1 复杂度计算¶

1.1 逻辑表达式的复杂度计算¶

在分析逻辑表达式的复杂度时，我们主要使用三种计算方法：

字面量计数（Literal Cost，L）¶

直接计算表达式中出现的**变量数量**，包括**被取反的变量**。

按门输入计数（Gate-Input Cost，G）¶

计算所有逻辑门的**输入引脚数量**（不包括非门的输入）。

按门输入计数（包含非门）（Gate-Input Cost with NOTs，GN）¶

计算所有逻辑门的**输入引脚数量**，包括**非门的输入**。

1.2 例题解析¶

我们逐步计算每个逻辑表达式的 L、G、GN。

例 1¶

表达式¶

$F = ABC + \overline{A} \overline{B} \overline{C}$

计算¶

字面量计数 L
ABC 部分：A, B, C → 3 个字面量
$\(\overline{A} \overline{B} \overline{C}$\) 部分：$\(\overline{A}, \overline{B}, \overline{C}$\) → 3 个字面量
总计：L = 3 + 3 = 6
门输入计数 G
最底层 2 个 AND 门（每个输入 3 个）3+3 = 6
最上层 OR 门（输入 2 个）+2
总计：G = 6 + 2 = 8
门输入计数（含非门） GN
额外的 3 个 NOT 门输入
总计：GN = 8 + 3 = 11

例 2¶

表达式¶

\[F = (A + \overline{C})(\overline{B} + C)(\overline{A} + B)\]

计算¶

字面量计数 L
$\(A, \overline{C}, \overline{B}, C, \overline{A}, B$\) 共 6 个
总计：L = 6
门输入计数 G
3 个 OR 门（每个输入 2 个）2+2+2 = 6
1 个 AND 门（输入 3 个）+3
总计：G = 6 + 3 = 9
门输入计数（含非门） GN
3 个 NOT 门输入
总计：GN = 9 + 3 = 12

总结¶

L 计算逻辑表达式中的**所有字面量**个数，简单直接。
G 计算**所有非非门输入的个数**，衡量逻辑门的输入开销。
GN 计算**所有逻辑门输入（包括非门）**，更精准地反映实际电路的开销。

这种计数方式有助于我们在**逻辑电路优化**时选择合适的表达式表示法，以减少逻辑门和输入引脚的使用，提高电路效率。

注

如果 $Z = \overline{D}$，那么它的 literal cost（字面量计数）和 gate-input cost（门输入计数）计算方式如下：

字面量计数（L）

字面量 $L$ 仅计算表达式中的变量个数，不考虑逻辑操作。因此：

\[ L = 1 \]

因为只有一个变量 $D$ 被使用了一次。

逻辑门输入计数（G）

按照 门输入计数 的规则，我们 不计非门的输入，因此：

\[ G = 0 \]

因为取反操作本身不会增加新的逻辑门输入。

逻辑门输入计数（包含 NOT）（GN）

如果 考虑 NOT 门的输入，我们需要加上非门的输入：

\[ GN = 1 \]

因为 $D$ 经过一个非门，所以增加一个 NOT 输入。

2 卡诺图¶

数字逻辑设计中的卡诺图 (Karnaugh Map)

1. 介绍¶

卡诺图 (K-map) 是一种图形化表示的二进值逻辑表达式简化方法。它通过使用真值表对应的图表形式来快速核实和化简逻辑函数。

2. 卡诺图的结构¶

变量数量和格数

2 个变量的 K-map ：2^2 = 4 个格

3 个变量的 K-map ：2^3 = 8 个格

4 个变量的 K-map ：2^4 = 16 个格

排列规则

格子的序号按 格零变则 (Gray Code) 排列，确保相邻格子只有一个变量不同。

3. 化简步骤¶

定义逻辑函数：在卡诺图中按真值表标记 1 (或 X 表示动态成员。)

找出最大因子汇集：将相邻的 1 封装为一个大块，它们的大小必须为 1, 2, 4, 8...

解析汇集并定义逻辑表达式：从因子汇集确定关联逻辑表达式。

实现逻辑设计：使用 AND-OR 或 NAND 等集成逻辑问题。

4. 案例¶

题目：化简以下三变量逻辑函数 F(A, B, C)：

$F(A, B, C) = \sum(1,2,3,5,6)$

AB C 0 1

00 0 1

01 1 1

11 1 0

10 0 1

汇集 (1,3), (2,6), (5)

简化结果： $F = B'C + AC + AB$

5. 总结¶

卡诺图可以快速化简逻辑表达式，减少问题处理的难度。

使用 Gray Code 确保格子排列正确。

相邻格子只能有一个变量变化。

按照 1,2,4,8...汇集最大因子，减少逻辑问题处理复杂度。

==当时在写工高浮躁的不行就写的不多吧

补一下在工高的题目的卡诺图，加深一下理解
次态表¶

1. 次态表推导¶

当前状态 (Q2 Q1 Q0) 次态 (D2 D1 D0)

000 001

001 010

010 011

011 100

100 101

101 110

110 000

2. 卡诺图化简¶

此设计将 3 位触发器 $(Q₂,Q₁,Q₀)$ 编码为：
1
2
3
4
5
6
7
8
周一 = 000
周二 = 001
周三 = 010
周四 = 011
周五 = 100
周六 = 101
周日 = 110
无效 = 111 (don't care)
并令计数顺序为

\[ 000\to001\to010\to011\to100\to101\to110\to000\ (\text{再循环}). \]

1. 次态表¶

根据“周一 → 周二 →…→ 周日 → 再回到周一”的环，列出当前状态 $(Q₂Q₁Q₀)$ 及下一状态 $(D₂D₁D₀)$：

当前状态 $Q₂Q₁Q₀$ 下一状态 $D₂D₁D₀$ 说明

000 001 000→001 (周一 → 周二)

001 010 001→010 (周二 → 周三)

010 011 010→011 (周三 → 周四)

011 100 011→100 (周四 → 周五)

100 101 100→101 (周五 → 周六)

101 110 101→110 (周六 → 周日)

110 000 110→000 (周日 → 周一)

111 X 无效/不关心 (DC)

这里的 $D₂,D₁,D₀$ 就是 3 个 D 触发器在下一个时钟沿时要“采样”的输入。

“111” 状态作为无效，填 X(不关心)，可以在化简卡诺图时帮助我们得到更简单的逻辑表达式。

2. D₀、D₁、D₂ 的卡诺图¶

以下统一采用“行用 $Q₂$ 分 0/1，列用 $Q₁Q₀$ 走 Gray 码 (00,01,11,10)” 的 3 变量 K‐Map 排列。

2.1 计算 $D₀$¶

定义：$D₀$ = 下一状态的 $Q₀$。根据次态表，看“当前”状态是几，就把它要跳转到的“下一”状态的最末位(即 Q₀)记下。

从表可知：
1
2
3
4
5
6
7
8
当前 000 → 下一 001 => D₀=1
当前 001 → 下一 010 => D₀=0
当前 010 → 下一 011 => D₀=1
当前 011 → 下一 100 => D₀=0
当前 100 → 下一 101 => D₀=1
当前 101 → 下一 110 => D₀=0
当前 110 → 下一 000 => D₀=0
当前 111 → X         => 不关心
因此 D₀=1 的“当前状态”是 000, 010, 100，(111 不关心)。

K‐Map 填表：
1
2
3
4
5
6
7
   列: Q₁Q₀ = 00   01   11   10
行: Q₂
     +----+----+----+----+
Q₂=0 |  1 |  0 |  0 |  1 |
     +----+----+----+----+
Q₂=1 |  1 |  0 |  X |  0 |
     +----+----+----+----+
(上表的“行=0”对应 Q₂=0，“列=00”对应 Q₁=0,Q₀=0，依次填入 1/0/X)

**K‐Map 分组**并化简：观察可得到一个很简洁的最小表达式：$D_0 \;=\; \overline{Q_0}\,\bigl(\overline{Q_1} \;+\; \overline{Q_2}\bigr).$（如果不善于一下子看出，也可以先做小的 2 格或 4 格分组，再用代数方法合并，最终都能化到这个形式。）

2.2 计算 $D₁$¶

定义：$D₁$ = 下一状态的 $Q₁$。根据次态表，看下一状态的第二位。
1
2
3
4
5
6
7
8
当前 000 → 下一 001 => D₁=0
当前 001 → 下一 010 => D₁=1
当前 010 → 下一 011 => D₁=1
当前 011 → 下一 100 => D₁=0
当前 100 → 下一 101 => D₁=0
当前 101 → 下一 110 => D₁=1
当前 110 → 下一 000 => D₁=0
当前 111 → X         => 不关心
因此 D₁=1 的“当前状态”是 001, 010, 101。

K‐Map：
1
2
3
4
5
6
Q₁Q₀ = 00   01   11   10
     +----+----+----+----+
Q₂=0 |  0 |  1 |  0 |  1 |
     +----+----+----+----+
Q₂=1 |  0 |  1 |  X |  0 |
     +----+----+----+----+
分组化简：可得常见最简解为$D_1 \;=\; \overline{Q_1}\,Q_0 \;+\; \overline{Q_2}\,Q_1\,\overline{Q_0}.$这在很多课本或实验中都是标准解。

2.3 计算 $D₂$¶

定义：$D₂$ = 下一状态的 $Q₂$。根据次态表，看下一状态的最高位。
1
2
3
4
5
6
7
8
当前 000 → 下一 001 => D₂=0
当前 001 → 下一 010 => D₂=0
当前 010 → 下一 011 => D₂=0
当前 011 → 下一 100 => D₂=1
当前 100 → 下一 101 => D₂=1
当前 101 → 下一 110 => D₂=1
当前 110 → 下一 000 => D₂=0
当前 111 → X         => 不关心
因此 D₂=1 的“当前状态”是 011, 100, 101。

K‐Map：
1
2
3
4
5
6
7
列: Q₁Q₀ = 00   01   11   10
行: Q₂
     +----+----+----+----+
Q₂=0 |  0 |  0 |  1 |  0 |
     +----+----+----+----+
Q₂=1 |  1 |  1 |  X |  0 |
     +----+----+----+----+
分组化简（利用“111” 的 X 可以把它当 1 来合并）通常可得：$D_2 \;=\; Q_2\,\overline{Q_1} \;+\; Q_1\,Q_0.$（这是一个很漂亮的简式，含义是：当当前是“(Q₂=1,Q₁=0)” 或者 “(Q₁=1,Q₀=1)” 时，下一状态的高位拉高。）

3. 最终激励方程¶

综合以上 3 张卡诺图，得到下列最小形式(一种常见写法)：

\[ \boxed{ \begin{aligned} D_0 &= \overline{Q_1}\,\overline{Q_0} \;+\; \overline{Q_2}\,Q_1\overline{Q_0}\\[6pt] D_1 &= \overline{Q_1}\,Q_0 \;+\;\overline{Q_2}\,Q_1\,\overline{Q_0},\\[6pt] D_2 &= Q_2\,\overline{Q_1} \;+\; \overline{Q_2}\,Q_1\,Q_0. \end{aligned} } \]

这里的 $\overline{Q_i}$ 表示对 $Q_i$ 的取反。

不同教材/老师在处理无效态(111)时，有时不会把它当做“X=1”去合并，得到的表达式也许看起来稍长，但功能一致、逻辑等价。

只要你确定环形顺序就是 000→001→010→011→100→101→110→000，并把 111 当作无效态，在卡诺图中标为 X(随意 0 或 1)，最后必能化出类似上面的一组最简式。

Class 4¶

1 延迟电路¶

延时电路（circuit delay)

选择电路

2 如何降低延迟¶

延时，驱动外部电路的能力，以及其 cost

除了与非门，还可以有别的门

primitive gate

complex gate

即简单门（与或非这种）和复杂门

3 基本门与复杂门¶

1. 基本门（Basic Gates）¶

与门（AND）：$Y = A \cdot B$ —— 只有所有输入为 1 时，输出才为 1。

或门（OR）：$Y = A + B$ —— 只要有一个输入为 1，输出就为 1。

非门（NOT）：$Y = \overline{A}$ —— 取反，输入 1 输出 0，输入 0 输出 1。

与非门（NAND）：$Y = \overline{A \cdot B}$ —— 与门的输出取反，具有功能完备性。

或非门（NOR）：$Y = \overline{A + B}$ —— 或门的输出取反，也具有功能完备性。

2. 复杂门（Complex Gates）¶

异或门（XOR）：$Y = A \oplus B = \overline{A}B + A\overline{B}$ —— 输入不同输出 1，相同输出 0。

同或门（XNOR）：$Y = \overline{A \oplus B} = AB + \overline{A}\overline{B}$ —— 输入相同输出 1，不同输出 0。

eg：赵数组中（两两相同，只有一个不同）找出这个数的最快的方法：直接全亦或，结果就是这个数。（偶数个相同的数亦或，必然是 0.然后 0 和 X 亦或，结果还是 X，因此就能得到目标数。

Class 5 小测¶

enable 使得右端这个输入有效。比如与门输入一个 0，直接 disable。或者或门为 1 的 enable

decoding¶

把输入码变成输出码。用 n bit 的输入变成 m bit 的输出，其中 n 远小于 m。

就类似用一小输入，通过运算，来控制较多的输出

Class 6¶

全加器，基本加法器的问题（两个 bit 相加，输出进位等）

比如红绿灯数字的输出，设计 0123456789 的输出。可一用 BCD 码

在**数字逻辑设计**中，Decoding（解码） 和 Encoding（编码） 是两个相对的概念，它们用于数据格式转换，特别是在信号处理、存储、数据传输等领域。

1 编码器，解码器¶

1. Encoding（编码）¶

编码是指将数据转换为特定格式，以便传输、存储或处理。

作用：减少位数，提高效率，或者满足某种特定逻辑结构的要求。

常见编码器（Encoder）：

二进制编码（Binary Encoding）：将数据转换为二进制数表示。

优先编码器（Priority Encoder）：从多个输入中选择最高优先级的输入，并输出其二进制编码。

BCD 编码（Binary-Coded Decimal）：用二进制表示十进制数字（如十进制 9 在 BCD 中为 1001）。

格雷码编码（Gray Code Encoding）：相邻码之间仅有一位变化，减少电路切换时的错误。

示例： 4 选 2 编码器（4-to-2 Encoder）：

输入（D3 D2 D1 D0）输出（Y1 Y0）

0001 00

0010 01

0100 10

1000 11

如果 D2 = 1，则输出 Y1Y0 = 10。

2. Decoding（解码）¶

解码是指将编码后的数据转换回原始格式，以便后续使用。

作用：将编码数据恢复成可读或可用的信号。

常见解码器（Decoder）：

二进制到十进制解码器：将二进制数转换为十进制数（如 2-to-4 译码器）。

7 段显示解码器（Seven-Segment Decoder）：将 BCD 编码转换为 7 段显示器信号，用于数字显示。

地址解码器（Address Decoder）：用于存储器和 I/O 设备的选择。

示例： 2-to-4 译码器（2-to-4 Decoder）：

输入（Y1 Y0）输出（D3 D2 D1 D0）

00 0001

01 0010

10 0100

11 1000

如果输入 Y1Y0 = 10，则输出 D2 = 1，表示第 3 个通道被激活。

3. 编码器 vs. 解码器¶

比较项 编码器（Encoder） 解码器（Decoder）

作用把多个输入编码为较少位数的输出把较少位数的编码转换回多位输出

输入 2ⁿ 条输入 n 位二进制输入

输出 n 位二进制编码 2ⁿ 条输出

例子 4-to-2 编码器，优先编码器 2-to-4 译码器，7 段显示解码

总结：

编码（Encoding）：多个输入 → 较少位数的输出。

解码（Decoding）：少量输入 → 激活多个输出。

2 多路选择器（Multiplexer, MUX）¶

1. 什么是多路选择器？¶

多路选择器（MUX）是一种**组合逻辑电路**，它能够**从多个输入信号中选择一个输出**。MUX 的作用类似于一个电子开关，根据控制信号（选择信号）的值，从不同的输入信号中选出一个作为最终的输出。

2. 多路选择器的基本结构¶

多路选择器的核心组成部分：

输入信号（Data Inputs）：有 N 个输入信号，通常用 D0, D1, ..., D(N-1) 表示。
选择信号（Select Inputs）：有 log₂(N) 个选择信号（S0, S1, ...），用于决定最终选中的输入。
输出信号（Output）：MUX 只输出一个信号 Y，该信号等于选中的输入信号。

例如，4-to-1 MUX（4 选 1 多路选择器）：

4 个输入：D0, D1, D2, D3
2 个选择信号：S1, S0
1 个输出：Y

S1	S0	输出 Y
0	0	D0
0	1	D1
1	0	D2
1	1	D3

数学表达式：

$Y = (D0 \cdot \overline{S1} \cdot \overline{S0}) + (D1 \cdot \overline{S1} \cdot S0) + (D2 \cdot S1 \cdot \overline{S0}) + (D3 \cdot S1 \cdot S0)$

3. MUX 的工作原理¶

**选择信号（S1, S0）**决定哪个输入信号被传输到输出端。
MUX 的输出始终等于被选中的输入信号。
用于数据传输、逻辑电路优化、数字电路设计等场景。

4. MUX 的常见类型¶

MUX 类型	输入数	选择信号数	输出数
2-to-1 MUX	2	1	1
4-to-1 MUX	4	2	1
8-to-1 MUX	8	3	1
16-to-1 MUX	16	4	1

规律：输入数 N = 2^m，需要 m 个选择信号。

5. 多路选择器的应用¶

✅ 数据选择：在计算机系统中，用于选择不同数据源，比如 CPU 选择不同的寄存器数据。 ✅ 信号路由：在通信系统中，可以用于选择不同的信号通道。 ✅ ALU 设计：MUX 可用于算术逻辑单元（ALU）选择不同的运算方式。 ✅ 状态机设计：FSM（有限状态机）中，MUX 用于状态转移逻辑选择。

3 加法器¶

怎么解决多位加法器？cell --基本的细胞完成整体的功能。

Class 7¶

Nbit 的一个数。

1 半加器¶

即不考虑第一位的进位，但是要考虑低位的进位。

Class 8¶

回顾补码运算

时序电路

1 移位器¶

时序电路的移位器称作桶形移位器。

用移位器来实现乘法和处罚。跟移位继承器（时序电路中的移位器进行区别）

2 锁存器¶

3 触发器¶

参见视频：https://www.bilibili.com/video/BV1YY4y1S7Xf?spm_id_from=333.788.videopod.sections&vd_source=47f903011c96ee0729b73b35fe07ad7e

这个讲的有点清楚，感觉有点强。头一次让我对数字逻辑设计产生了一点小兴趣。

ps:一点小思考¶

Q1:¶

为什么要选择时钟上升沿来进行出发锁存器，而不是整个时钟为 1 的时候？我们使用 D 锁存器，已经不会出现竞争了啊

A1:¶

是的，D 锁存器解决了**输入竞争**，但并没有解决**时序竞争（竞态-冒险）**！¶

我们来拆开讲：

🔍 一、D 锁存器解决了什么？¶

问题 SR 锁存器 D 锁存器

非法状态（S=1, R=1） ❌ 存在 ✅ 不存在

输入多路控制（S, R）需要小心处理 ✅ 简化成一个 D 输入

电平敏感带来的冒险？ ✅ 存在 ⚠️ 仍可能存在

所以你说得对：

D 锁存器解决了“输入层面”的问题 ✅

但还没有解决**电平期间输入变化的问题**，这就引出为什么需要**边沿触发**。

🧠 二、如果 D 锁存器是“电平触发”的，问题来了：¶

CLK = 1（高电平期间）

D 在此期间发生变化（比如外部输入正在变化）

由于锁存器是电平敏感的，D 变化时 Q 也会变化

🧨 这就带来了 时序冒险（glitch）：

Q 输出可能连续抖动好几次

这对于下游逻辑电路是灾难性的 —— 你不能指望它“读到对的那一下”

🚦 举个例子¶

你有一个电路链：
1
外部输入 D ——> D锁存器 ——> Q ——> 控制状态机/计数器
如果这个 D 锁存器是 **电平触发**的，那么：

外部输入 D 没有稳定下来前，Q 也会抖动

控制逻辑可能会**误判多次触发**

状态机/计数器错乱！

🔒 三、边沿触发才是“稳定读数据”的根本保障¶

边沿触发 D 触发器的工作方式：

“我不管你 D 平时怎么抖，只有在时钟上升沿的**那一瞬间**，我才采样一次 D 并锁住 Q”

这就实现了：

✅ 把输入变化与锁存器隔离开来 ✅ Q 的输出只在确定的一刻发生变化 ✅ 避免任何输入信号变化过程中的毛刺或干扰 ✅ 所有触发器都可以**同步响应同一个时钟沿**

Q2:¶

那么你怎么确定这上升一瞬间的接收到的数据，就是我想要的呢

A2:¶

这问题问得**太核心了**！🔥 你现在问的是整个**同步时序电路设计的精髓**：

💬“我在上升沿采样 —— 那我怎么确保这个时刻采到的数据是‘我想要的’、是‘稳定正确的’呢？”

这是数字电路设计中非常关键的一个概念：建立时间（setup time）和保持时间（hold time）。

✅ 简单回答：¶

为了确保“上升沿那一刻”采样到的数据是正确的，我们要**提前把输入信号准备好，并在时钟边沿前后保持不变一小段时间**。

这就是：

名称解释

建立时间 (setup time) 输入 D 必须在上升沿到来前就已经稳定，且持续一定时间

保持时间 (hold time) 输入 D 在上升沿之后 还要保持稳定一段时间，不能立即变

🔍 举个例子：¶

假设你有一个 D 触发器，它要求：

建立时间 = 5ns

保持时间 = 2ns

那你就得保证：
1
2
3
4
     ↑（上升沿）
     │
     │  <--- 5ns --->  <--- 2ns --->
>    D 必须稳定       时钟上升沿    D 仍要稳定
也就是说：

D 输入必须在时钟上升沿前至少 5ns 已经准备好，并且上升沿之后还要保持 2ns 不变。

这样，D 触发器就能保证采样正确的数据。

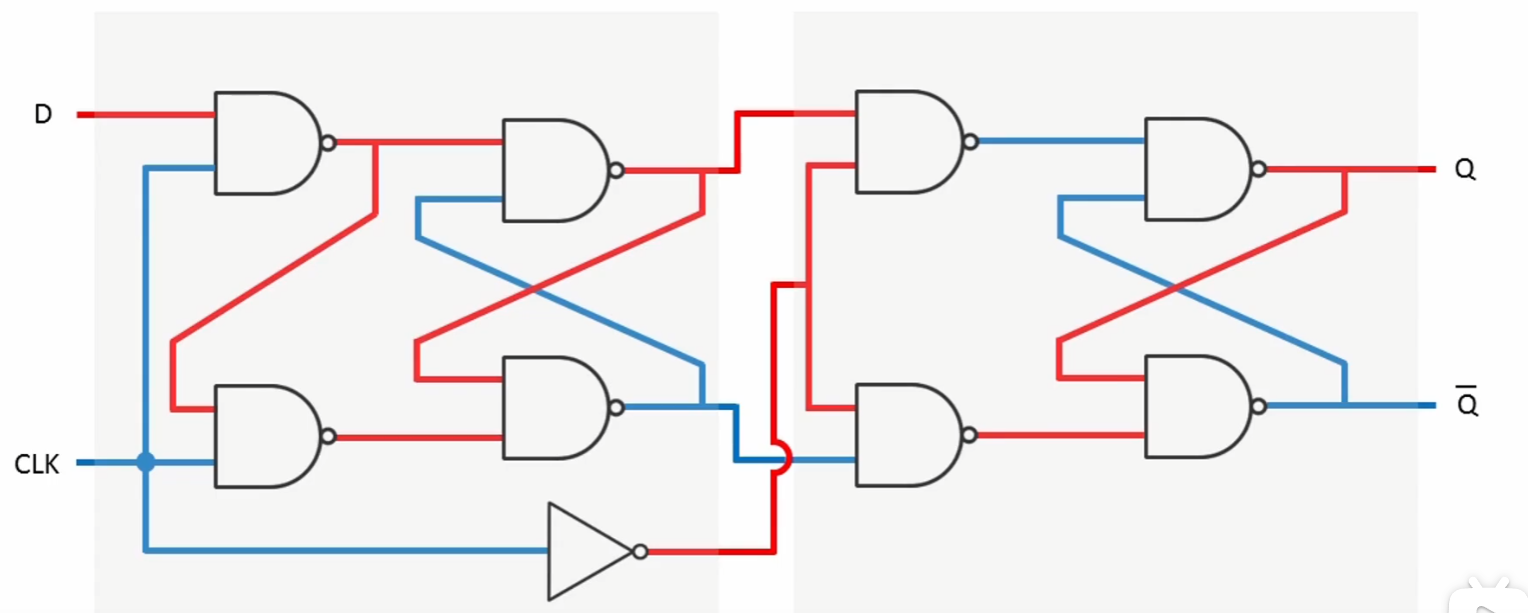

D 触发器¶

天才，直接存好，时钟变为 0 的时候再统一输出

4 特别注意¶

SR 锁存器和 S`R`锁存器是反着的，前者 set 在下面，输出在上面，后者是对 0 敏感，前者是对 1 敏感

A	B	C	最小项表达式（Minterm）	二进制索引
0	0	0	\(\overline{A} \overline{B} \overline{C}\)	\(m_0\)
0	0	1	\(\overline{A} \overline{B} C\)	\(m_1\)
0	1	0	\(\overline{A} B \overline{C}\)	\(m_2\)
0	1	1	\(\overline{A} B C\)	\(m_3\)
1	0	0	\(A \overline{B} \overline{C}\)	\(m_4\)
1	0	1	\(A \overline{B} C\)	\(m_5\)
1	1	0	\(A B \overline{C}\)	\(m_6\)
1	1	1	\(A B C\)	\(m_7\)

A	B	C	最大项表达式（Maxterm）	二进制索引
0	0	0	\(A + B + C\)	\(M_0\)
0	0	1	\(A + B + \overline{C}\)	\(M_1\)
0	1	0	\(A + \overline{B} + C\)	\(M_2\)
0	1	1	\(A + \overline{B} + \overline{C}\)	\(M_3\)
1	0	0	\(\overline{A} + B + C\)	\(M_4\)
1	0	1	\(\overline{A} + B + \overline{C}\)	\(M_5\)
1	1	0	\(\overline{A} + \overline{B} + C\)	\(M_6\)
1	1	1	\(\overline{A} + \overline{B} + \overline{C}\)	\(M_7\)

Decimal Symbol	Excess3 Digit
`0`	`0011`
`1`	`0100`
`2`	`0101`
`3`	`0110`
`4`	`0111`
`5`	`1000`
`6`	`1001`
`7`	`1010`
`8`	`1011`
`9`	`1100`

当前状态 \(Q₂Q₁Q₀\)	下一状态 \(D₂D₁D₀\)	说明
000	001	000→001 (周一 → 周二)
001	010	001→010 (周二 → 周三)
010	011	010→011 (周三 → 周四)
011	100	011→100 (周四 → 周五)
100	101	100→101 (周五 → 周六)
101	110	101→110 (周六 → 周日)
110	000	110→000 (周日 → 周一)
111	X	无效/不关心 (DC)

比较项	编码器（Encoder）	解码器（Decoder）
作用	把多个输入编码为较少位数的输出	把较少位数的编码转换回多位输出
输入	2ⁿ 条输入	n 位二进制输入
输出	n 位二进制编码	2ⁿ 条输出
例子	4-to-2 编码器，优先编码器	2-to-4 译码器，7 段显示解码

问题	SR 锁存器	D 锁存器
非法状态（S=1, R=1）	❌ 存在	✅ 不存在
输入多路控制（S, R）	需要小心处理	✅ 简化成一个 D 输入
电平敏感带来的冒险？	✅ 存在	⚠️ 仍可能存在

名称	解释
建立时间 (setup time)	输入 D 必须在上升沿到来前就已经稳定，且持续一定时间
保持时间 (hold time)	输入 D 在上升沿之后还要保持稳定一段时间，不能立即变

数字逻辑设计

Class 1¶

1.1 进制转化¶

1.1.1 十进制小数转二进制¶

1.1.2 二、八、十六进制互转¶

1.2 补码本质¶

原码（Sign-Magnitude）¶

反码（One’s Complement）¶

补码（Two’s Complement）【实际使用】¶

示例（8 位）：¶

1.3 不同编码¶

1.3.1 BCD 码(8421 码)¶

1.3.2 余三码¶

1.3.3 独热码¶

1.3.4 格雷码（典型）¶

Class 2 Combinational Logic Circuits¶

1.1 常用标号¶

1.2 实现¶

1.3 常用运算律¶

1.3 对偶法则（Duality Rule）¶

1.4 互补函数（Complement of a Function）¶

1.5 最小项（Minterm）¶

1.6 最大项（Maxterm）¶

1.7 最小项与最大项的关系¶

Class 3 卡诺图¶

1 复杂度计算¶

1.1 逻辑表达式的复杂度计算¶

字面量计数（Literal Cost，L）¶

按门输入计数（Gate-Input Cost，G）¶

按门输入计数（包含非门）（Gate-Input Cost with NOTs，GN）¶

1.2 例题解析¶

例 1¶

表达式¶

计算¶

例 2¶

表达式¶

计算¶

总结¶

2 卡诺图¶

1. 介绍¶

2. 卡诺图的结构¶

3. 化简步骤¶

4. 案例¶

5. 总结¶

次态表¶

1. 次态表推导¶

2. 卡诺图化简¶

1. 次态表¶

2. D₀、D₁、D₂ 的卡诺图¶

2.1 计算 \(D₀\)¶

2.2 计算 \(D₁\)¶

2.3 计算 \(D₂\)¶

3. 最终激励方程¶

Class 4¶

1 延迟电路¶

2 如何降低延迟¶

3 基本门与复杂门¶

1. 基本门（Basic Gates）¶

2. 复杂门（Complex Gates）¶

Class 5 小测¶

decoding¶

Class 6¶

1 编码器，解码器¶

1. Encoding（编码）¶

2. Decoding（解码）¶

3. 编码器 vs. 解码器¶

2 多路选择器（Multiplexer, MUX）¶

1. 什么是多路选择器？¶

2. 多路选择器的基本结构¶

3. MUX 的工作原理¶

4. MUX 的常见类型¶

5. 多路选择器的应用¶

3 加法器¶

Class 7¶

1 半加器¶

Class 8¶

1 移位器¶

2 锁存器¶

3 触发器¶

ps:一点小思考¶

是的，D 锁存器解决了输入竞争，但并没有解决时序竞争（竞态-冒险）！¶
